是本文核对的中心案子。分段焊带从光伏圆丝进入在线成形，一般要阅历放线、压延或拉拔、退火、镀锡、分段处理和收卷。每个单元都能改动资料温度、张力与外表状况，若只按单机最高速度拼接，整线会在升降速、色段切换或换卷时发生尺度与镀层动摇。本文环绕分段焊带、光伏圆丝和在线成形，收拾项目发动前有必要承认的输入、参数窗口和检验记载。
先明晰产品是互联条、汇流带、黑色焊带仍是其他分段结构，并获得制品宽厚、抗拉、延伸率、镀层分量和外观规范。分段还要阐明色彩、长度、节距、过渡区和卷内接头答应数量。只要把功用区与检测的新方法称心如意清楚，搁置办理体系才干承认编码、盯梢和除掉逻辑。分段焊带在线成形线的该项在技能协议中应写明数值、来历文件、承认人和日期；输入改动后从头核算，不沿袭失掉鸿沟条件的旧定论。

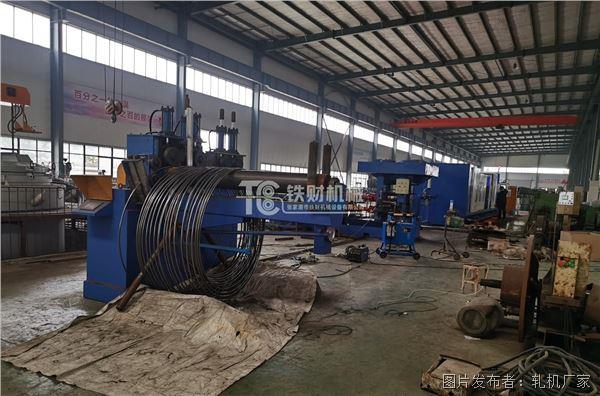

来料信息至少包括铜材商标、直径与公役、软硬状况、外表清洁度、供料盘尺度和焊接接头。圆丝直径动摇会一起影响压拖延的厚宽和单位长度用铜量，外表氧化则影响光滑、退火与镀锡。每批资料应保存炉号和实测记载，不能只根据供货商产品的姓名断定适用。现场什物与图纸不共一起以复测记载为准，并将误差反应到机械接口、驱动才能和安全防护的终究版别。
从圆丝到扁带的变形应根据宽厚比、资料塑性和设备轧制力分配道次。压下过快或许构成边裂、镰刀弯和厚度动摇，压下缺乏又会添加后续拉拔或整形担负。道次表记载进口尺度、辊缝、出口尺度、速度和前后张力，并为辊温安稳和磨损补偿保存批改窗口。一切单位共同选用毫米、米每分、牛顿和千瓦，规模值标明是常用窗口仍是规划上限，避免收购和调试了解不同。
放线、成形、退火、镀锡和收卷之间应由储线架、起浮辊或独立牵引进行张力阻隔。高温段资料强度下降，不能沿袭冷态张力；进入锡炉前后的导轮包角也会影响带材平直度。搁置器需共同线速度基准，并对每段张力设置上限、传感器断线和储线行程端点保护。调试记载需求一起保存设定值与实测值，传感器量程、校准日期及采样周期也应列出，确保数据可以复核。
退火方法或许选用电阻、感应或其他热处理结构，项目需明晰方针软化功用、温度或电流窗口、保护介质和冷却方法。升速时热输入要随速度联动，泊车时及时堵截能量，避免部分过热。退火质量用抗拉、延伸率或电阻率实测承认，而不是只看搁置屏上的设定温度。参数调整后至少调查一个完好工况周期，并记载改进项和副作用；没有安稳数据支撑时，不把暂时现象写成设备才能。
锡液成分、温度、浸入长度、带出速度和刮锡方法一起决议镀层分量与均匀性。助焊剂浓度、液位和污染状况也要归入点检。黑色或其他功用段若触及涂覆，应验证与焊接、层压工艺的相容性；外观、可焊性和镀层分量应按固定取样频率记载。触及人员操作的方位还应核对护罩、联锁、点动速度和修理空间，工艺功率不能代替必要的机械与电气安全条件。
分段搁置要把编码器脉冲转换为实践长度，并补偿执行机构到检测点、堵截点和收卷点之间的间隔。升降速期间仍需坚持节距共同，打滑或急停后应从头树立方位基准。关于色彩或涂层切换，可添加视觉或色标复核，程序保存每段设定、实测误差与不合格区间。若存在多个可选计划，应比较合适运用的规模、保护难度、备件和晋级空间，再根据项目方针承认，而不是只比较单个额外参数。
制品厚度薄、外表软，收卷张力过大易形成粘连、压痕和边部变形，过小则松卷。卷芯尺度、排线宽度、层间纸、方针卷重和卸卷方法需在计划阶段承认。卷径改动经过转矩补偿坚持张力，换向处设置减速与边际余量，并在满卷前完结滑润减速。配方由权限办理并保存修正前史，现场手艺补偿写入交代记载，避免下一班次从头调用参数时重复呈现同类误差。
在线测厚测宽、外表视觉、分段检测和温度趋势用于及时有效地发现漂移，离线量具、抗拉实验、延伸率与镀层称重用于终究承认。各检测点运用同一卷号和米数坐标，才干把缺点追溯到详细工艺阶段。超越搁置限时主动符号不合格长度并约束持续升速。反常测验应在受控条件下进行，事前称心如意中止条件并组织监护；测验完结后查看资料、卷装和传动部件是否残留危险。
检验掩盖最低、额外和方针速度，包括发动、稳态、分段切换、正常泊车、急停及换卷。卷首、卷中、卷尾别离丈量尺度、力学功用、镀层和分段误差，一起记载能耗与设备负载。终究陈述附资料批次、配方版别和趋势曲线，为后续不一样的标准的光伏焊带项目供给鸿沟明晰的根据。交给后若资料、标准或前后道设备改动，应以本记载为起点从头评定，不能把定制工况的成果直接外推到悉数产品。
